Przepływomierze z kołem łopatkowym

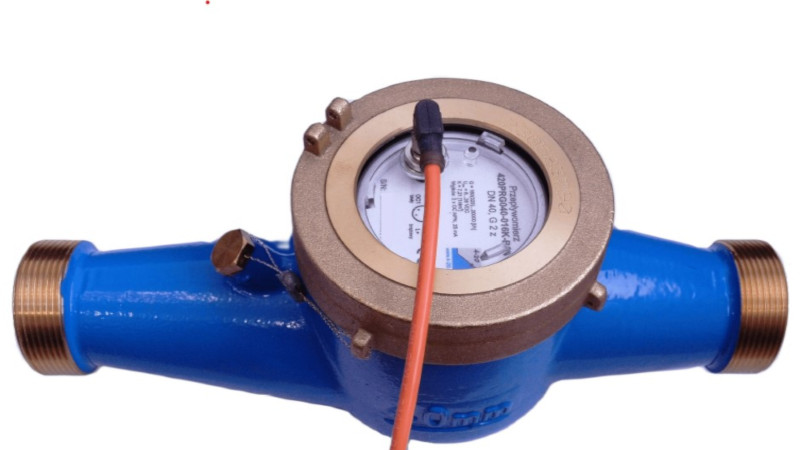

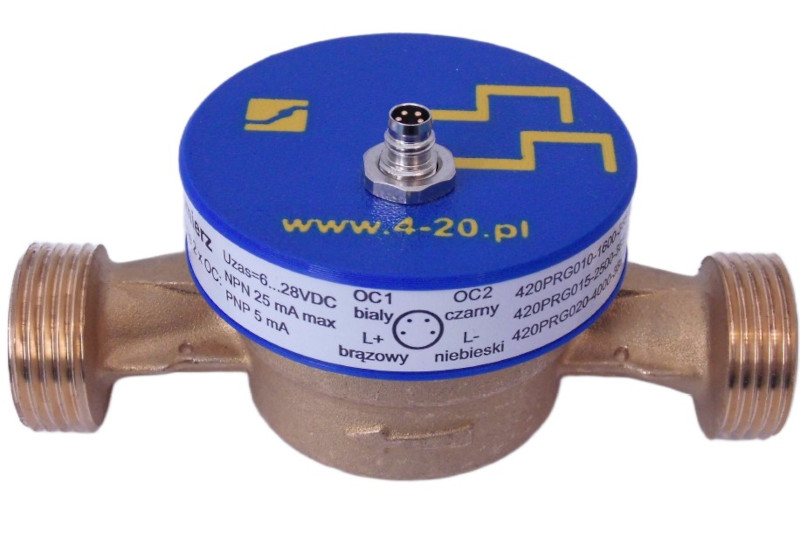

Przepływomierze z kołem łopatkowym znajdujące się w naszej ofercie różnią się ustrojem pomiarowym na dwie grupy. Jednostrumieniowe - prostsze w budowie, działają na zasadzie wprawiania w ruch koła łopatkowego przez medium płynące po jednej jego stronie. Koło łopatkowe w ustrojach wielostrumieniowych jest poruszane przez płynące medium w przybliżeniu ze wszystkich stron koła jednakowo, realizują to specjalnie ukształtowane kierownice.

W ustrojach jednostrumieniowych napływ z jednej strony powoduje powstanie sił promieniowych działających na koło łopatkowe, a w konsekwencji na jego łożyska. Siły te są bardzo mocno zależne są od przepływu. Z tego powodu przepływomierze wielostrumieniowe są zdecydowanie trwalsze mechanicznie, szczególnie jeśli pracują w górnym zakresie przepływów. Na trwałość przepływomierzy mają również zanieczyszczenia (szczególnie ścierne), które powodują szybsze zużywanie się łożysk. Zanieczyszczenia w postaci włókien mogą spowodować nieprawidłową prace, a nawet zablokowanie koła łopatkowego.

W naszych przepływomierzach wykorzystujemy liniową zależność ilości obrotów koła łopatkowego od objętości cieczy. Zależnie od sposobu montażu stosunek granicznych mierzonych natężeń przepływów wynosi 125:1. W rzeczywistych, zwłaszcza sprzyjających warunkach jest to jeszcze większy zakres. Dzięki tej własności przepływomierz może mierzyć w bardzo szerokim zakresie, a w przypadku dozowania można na tym samym przepływomierzu zrealizować nalewanie głównej dawki, oraz tzw. "dolewanie" mniejszym strumieniem, celem dokładniejszego odmierzenia lub korekty dawki.

Odczyt położenia koła łopatkowego, na którym zabudowane są magnesy trwałe, odbywa się za pomocą czujników Halla znajdujących się w części oddzielonej hermetycznie od mierzonego medium. Do przełączenia wyjść czujników Halla niezbędne jest pokonanie histerezy magnetycznej ok. 1mT, a pole magnetyczne pochodzące od magnesów trwałych przekracza tą wartość ponad 5 razy. Czujniki Halla przełączają stan wyjścia tylko jeden raz na zmianę pola magnetycznego na przeciwną, wyłącznie na skutek zmian pola magnetycznego. Dlatego są całkowicie odporne na drgania instalacji, nie występuje również zjawisko tzw. "trzeszczenia styków" charakterystyczne dla wyjść stykowych. Na wyjściach czujników Halla nie pojawiają się tzw. "fałszywe impulsy" generujące błędy pomiarowe.

Charakterystyki pomiarowe i inne szczegółowe dane przepływomierzy znajdują się na kartach katalogowych poszczególnych typów przepływomierzy, zaś zalecenia montażowe w instrukcjach obsługi. Warto też zapoznać się z innymi artykułami dotyczącymi tych produktów np. "PRG charakterystyki elektryczne wyjść"
